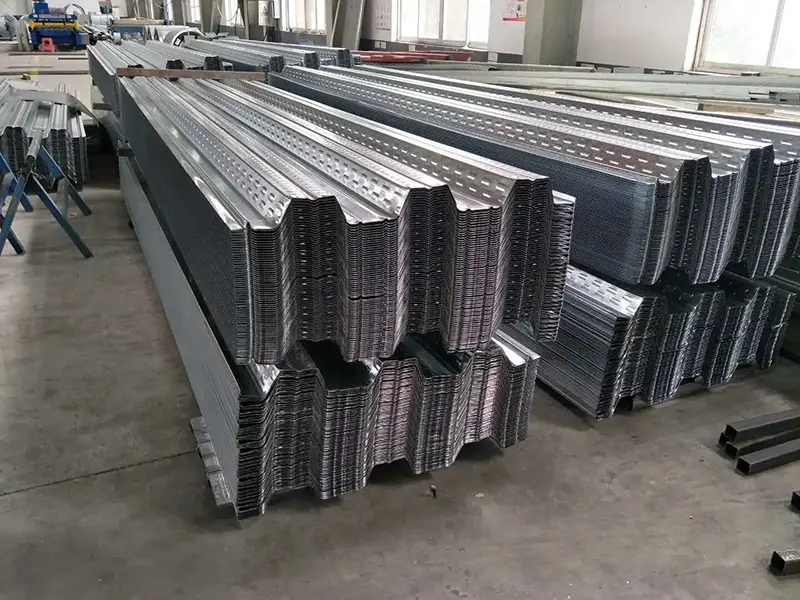

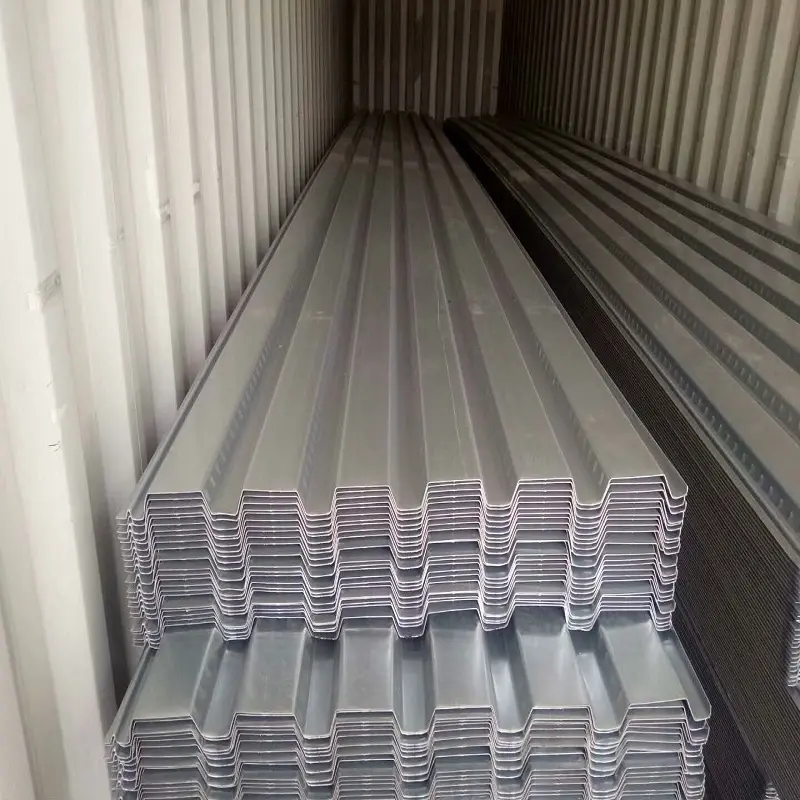

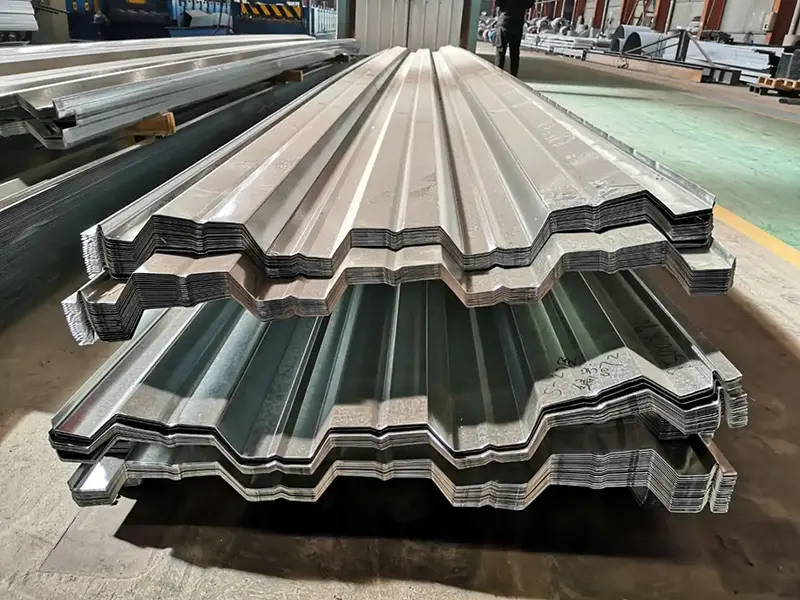

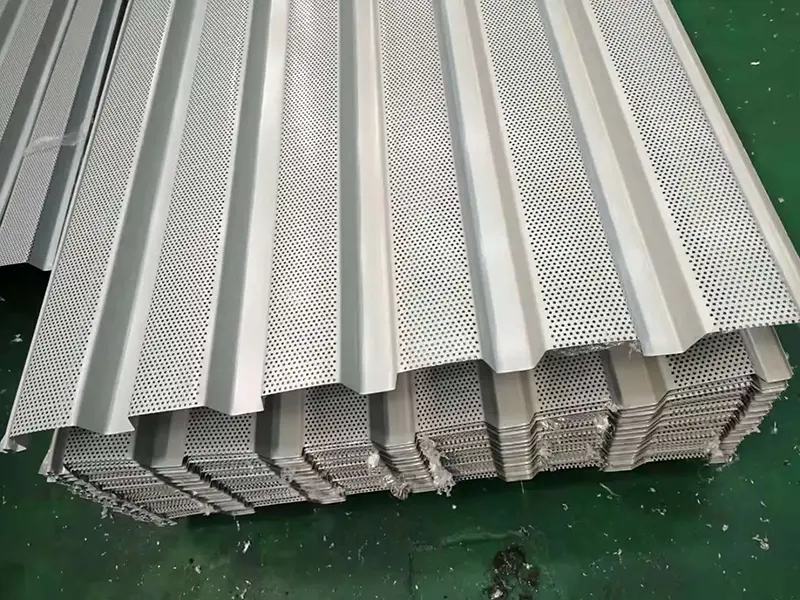

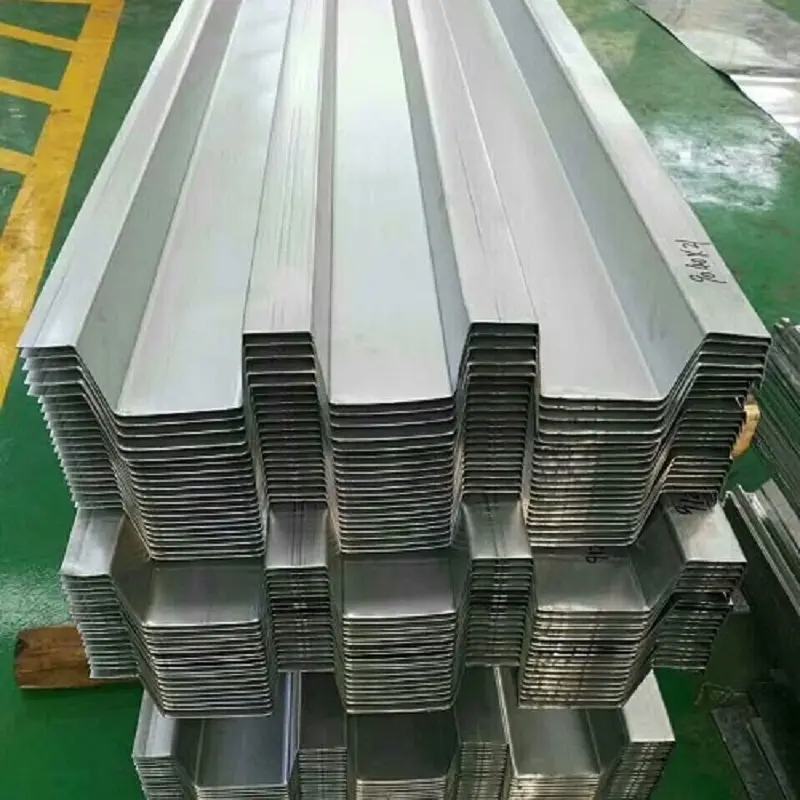

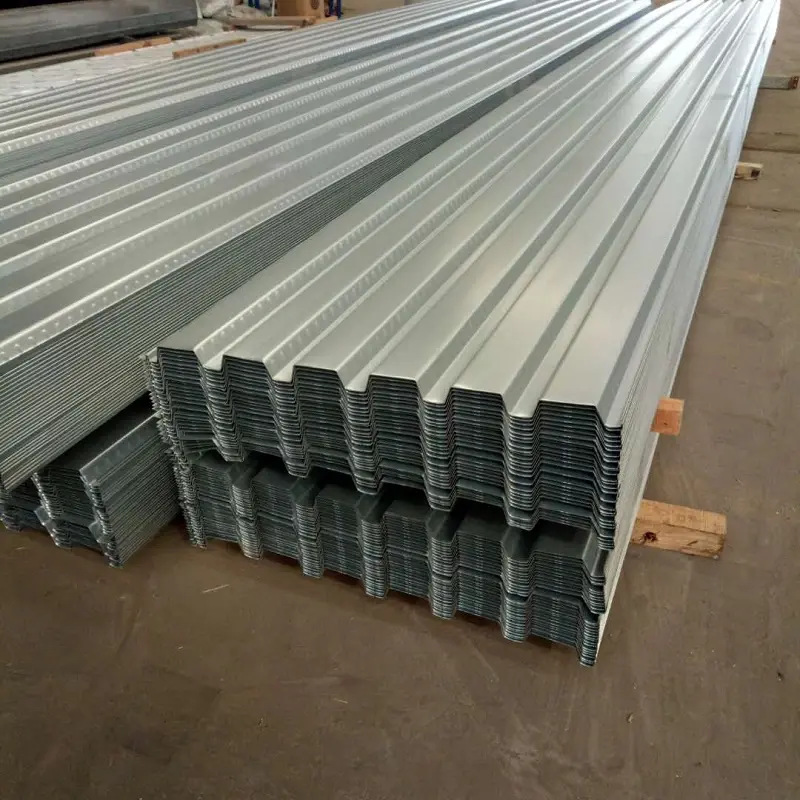

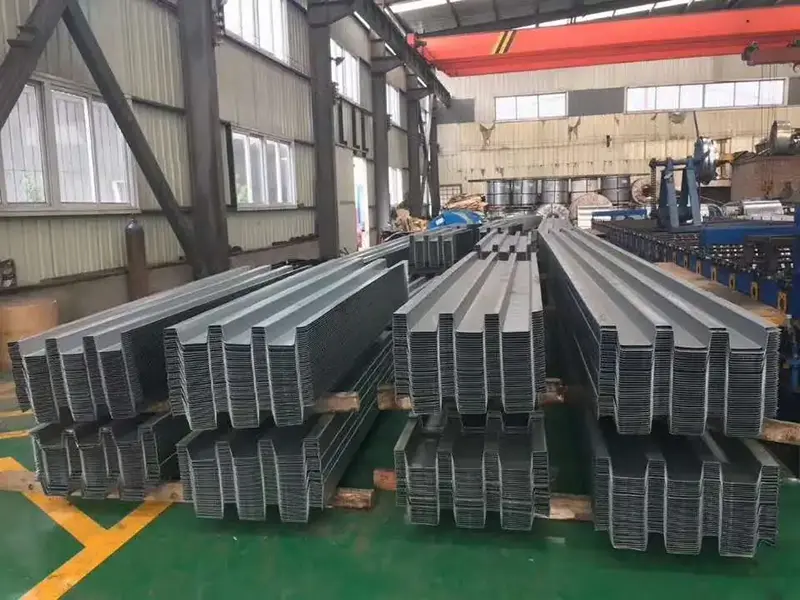

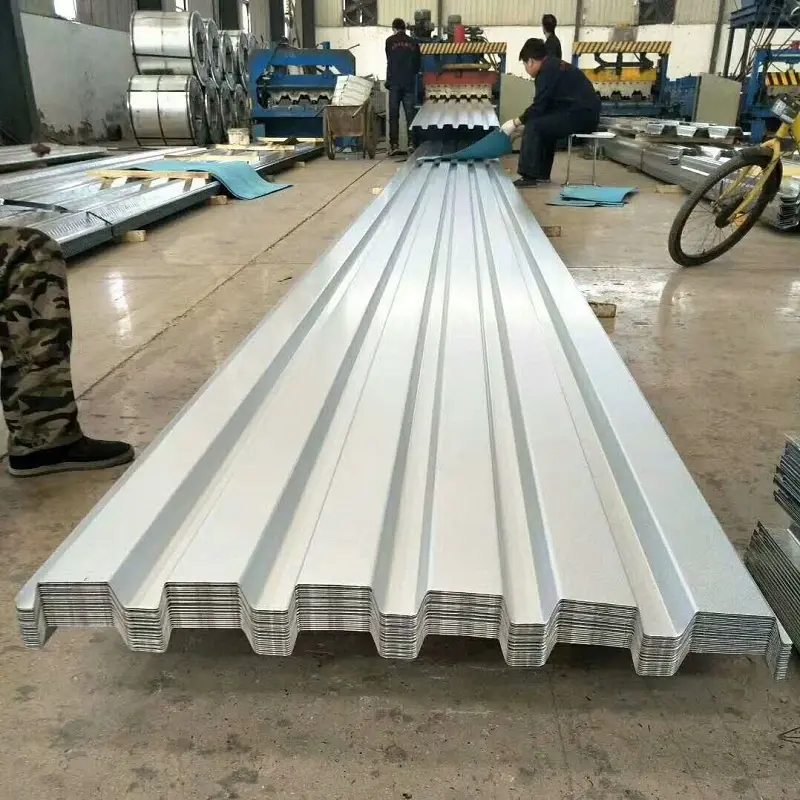

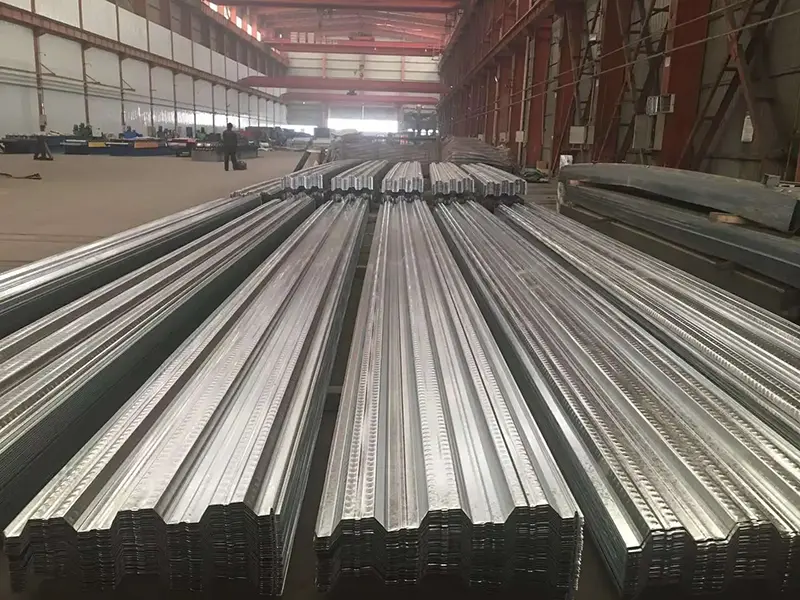

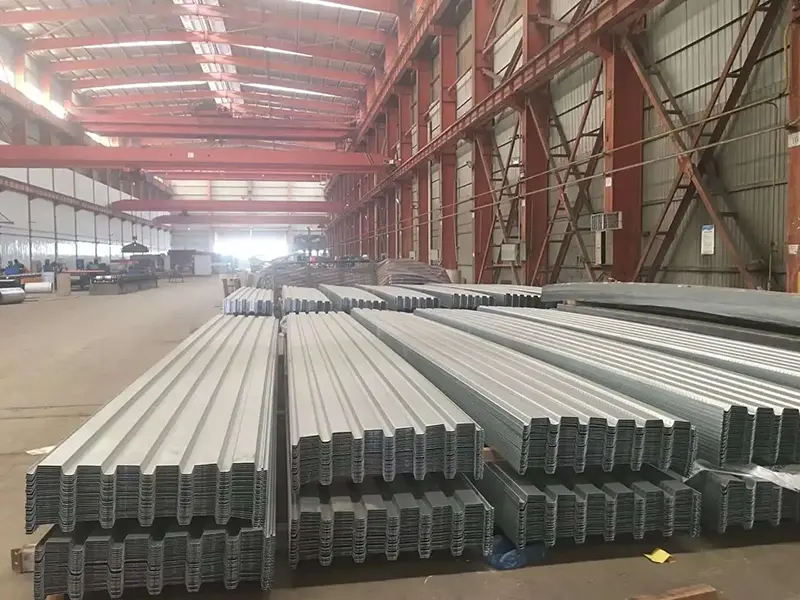

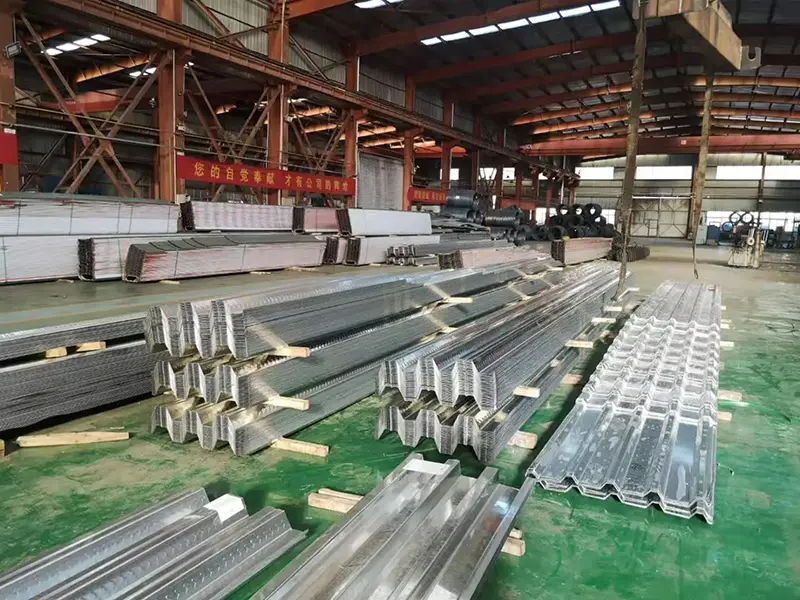

Open-Rib Floor Decking ၊

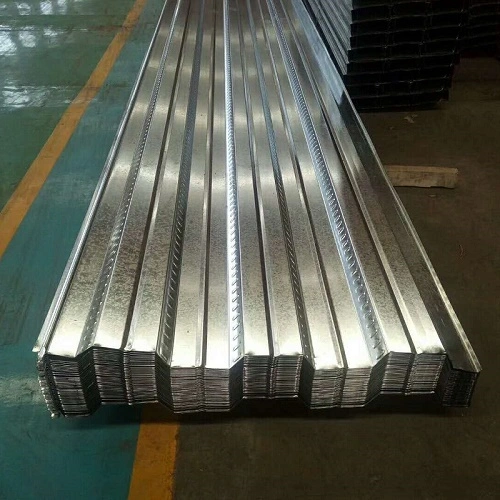

Open-rib Floor Decking သည် အပူနှပ်သော သွပ်ရည်စိမ် သို့မဟုတ် Al-Zn coated သံမဏိစာရွက်ဖြင့် ပြုလုပ်ထားသော အအေးခံထားသော ကော်ဇောပြားတစ်ခုဖြစ်သည်။ ၎င်းတွင် နံရိုးချန်နယ်၏ထိပ်တွင် ဖွင့်ထားခဲ့သော V၊ U သို့မဟုတ် trapezoidal cross-section ပါရှိသည်။ ဤဒီဇိုင်းသည် အားဖြည့်အကန့်များထားရှိရန်၊ လမ်းကြောင်းလမ်းကြောင်းများနှင့် ကွန်ကရစ်လောင်းခြင်းကို ပိုမိုလွယ်ကူစေသည်။

SEBNO ဆောက်လုပ်ရေးပစ္စည်းများ၎င်း၏ သံမဏိဖွဲ့စည်းပုံ ထုတ်ကုန်အပိုင်းအခြားအဖြစ် အဖွင့်ပရိုဖိုင်းကြမ်းပြင်ကို ထောက်ပံ့ပေးသည်။ အကွက်များသည် ဆောက်လုပ်ရေးကာလတွင် အမြဲတမ်းဖောင်ပုံစံအဖြစ် လုပ်ဆောင်ကြပြီး နောက်ပိုင်းတွင် ကွန်ကရစ်ချပ်ပြားဖြင့် တွန်းဆန့်အားဖြည့်ခြင်းအဖြစ် ပေါင်းစပ်လုပ်ဆောင်သည်။

အခြေခံပစ္စည်းများနှင့် Surface Treatment

အခြေခံပစ္စည်းသည် Shougang၊ Angang၊ Hangang၊ Tanggang၊ Baosteel နှင့် WISCO ကဲ့သို့သော ပြည်တွင်းထုတ်လုပ်သူများမှ အရည်အသွေးမြင့် ကာဗွန်ဖွဲ့စည်းတည်ဆောက်ပုံစတီးလ် သို့မဟုတ် အလွိုင်းစတီးလ်များဖြစ်သည်။ Coating weight သည် ပုံမှန်အားဖြင့် 60 မှ 275 g/m² မှ အများဆုံး 600 g/m² အထိ လိုအပ်ချက်ရှိသော ပတ်ဝန်းကျင်အတွက် ရနိုင်ပါသည်။

အသုံးများသောအထွက်နှုန်း 250 MPa၊ 280 MPa၊ 320 MPa နှင့် 350 MPa နှင့် 550 MPa အထိရောက်ရှိနိုင်သည်။ သံမဏိကုန်းပတ်နှင့် slab အကြား ယုံကြည်စိတ်ချရသော ပေါင်းစပ်လုပ်ဆောင်မှုကို အထောက်အကူပြုသည့် ကွန်ကရစ်နှင့် နှောင်ဖွဲ့မှုကို ပိုမိုကောင်းမွန်စေရန် မျက်နှာပြင်ကို ဖောင်းကြွစေနိုင်သည်။

System ကို ဘယ်လို ထည့်သွင်းထားလဲ။

ဆောက်လုပ်နေစဉ်အတွင်း ကြမ်းပြင်ကို စတီးတန်းတန်းများပေါ်တွင် ချထားပြီး အဆုံးတွင် ထိုးဖောက်ဝင်ရောက်မှုအပြည့်ရှိသော ဂဟေဆက်များဖြင့် လုံခြုံအောင်ပြုလုပ်ထားသည်။ အလယ်အလတ်ချိတ်ဆက်မှုများသည် သံမဏိရောင်ခြည်တန်းသို့ ကုန်းပတ်မှတဆင့် ဂဟေဆက်ထားသော ရှွန်းခလုတ်များကို အသုံးပြုသည်။ ကပ်လျက်အကန့်များကို ဖောင်းကြွချိတ်ဆက်မှုအမှတ်များကို ဟန့်တားသည့် အထူးစကုပ်ကိရိယာများဖြင့် ချိတ်ဆက်ထားသည်။

ကြမ်းပြင်သည် အဆောက်အဦအဆင့်တွင် စိုစွတ်သောကွန်ကရစ်နှင့် ဆောက်လုပ်ရေးဝန်များ၏ အလေးချိန်ကို ထောက်ပံ့ပေးသည်။ ကွန်ကရစ်များ မာကျောပြီးနောက်၊ ၎င်းသည် ပေါင်းစပ်စနစ်အဖြစ် slab နှင့် ပေါင်းစပ်လုပ်ဆောင်ပြီး ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ တွက်ချက်မှုများတွင် tensile reinforcement အဖြစ် လုပ်ဆောင်သည်။

ပရိုဖိုင်ရွေးချယ်မှုများနှင့် နည်းပညာဆိုင်ရာဒေတာ

အဖွင့်-ပရိုဖိုင်ကြမ်းခင်း ကြမ်းပြင်စီးရီးသည် ပရိုဖိုင်များစွာကို ဖုံးအုပ်ထားသည်။ အောက်ဖော်ပြပါဇယားတွင် ပင်မမော်ဒယ်လ်များစွာအတွက် ကိုယ်စားလှယ်ပါရာမီတာများကို ဖော်ပြထားပါသည်။

ဆောက်လုပ်ရေးလုပ်ငန်းဆောင်ရွက်မှုနှင့် မှန်ကန်မှု

1. Unshored Span စွမ်းဆောင်ရည်

ကွန်ကရစ်လောင်းနေစဉ်အတွင်း ကြမ်းပြင်သည် ၎င်း၏ကိုယ်ပိုင် ကြံ့ခိုင်မှုနှင့် တောင့်တင်းမှုကို အသုံးပြု၍ ဆောက်လုပ်ရေးဝန်အား ပံ့ပိုးပေးရမည်ဖြစ်သည်။ အထူ 1.2 မီလီမီတာ ရှိသော Q345 သံမဏိဖြင့် ပြုလုပ်ထားသည့် YX60-263-790 မော်ဒယ်အတွက်၊ သုံးပတ်ဆက်တိုက် အထူ 120 မီလီမီတာ အထူရှိသော ပေါင်းစပ်ပြားအတွက် အမြင့်ဆုံး unshored span သည် 2.65 m ဖြစ်သည်။ 0.8 မီလီမီတာ အထူ YX51-250-750 မော်ဒယ်သည် အသုံးချနိုင်သော အကွာအဝေး 2.5-3.0 မီတာ ရှိသည်။

ကမ်းစပ်တွင်ရှိသော စွမ်းရည်သည် ကြမ်းပြင်များစွာကို တစ်ပြိုင်နက်တည်း တပ်ဆင်နိုင်စေပြီး ကွန်ကရစ်လောင်းခြင်းတို့ကို လုပ်ဆောင်နိုင်ကာ အလုံးစုံတည်ဆောက်မှုအပိုင်းကို ပိုမိုမြန်ဆန်စေသည်။

2. Composite Slab Load-Bearing Capacity

သံမဏိကြမ်းပြင်နှင့် ကွန်ကရစ်သည် ဖောင်းကြွမှုများနှင့် ရှွန်းတွဲများဖြင့် ပေါင်းစပ်လုပ်ဆောင်သောအခါတွင် ဝန်ထမ်းနိုင်မှုစွမ်းရည် သိသိသာသာ တိုးလာသည်။ ဥပမာအားဖြင့်၊ YX60-263-790 (1.0 မီလီမီတာ အထူ) Q235 သံမဏိတန်းတန်းများနှင့် 100 မီလီမီတာ အထူ C30 ကွန်ကရစ်ပြားကို အသုံးပြုထားသော ဖွဲ့စည်းမှုတစ်ခုသည် ပျော့ပြောင်းနိုင်စွမ်း 21.71 kN·m ရှိသည်။ Q345 သံမဏိကို အစားထိုးအသုံးပြုပါက စွမ်းရည်သည် 29.77 kN·m အထိ မြင့်တက်လာသည်။ အခြားကွန်ကရစ်အဆင့်များ၊ ချပ်ပြားအထူများနှင့် သံမဏိအဆင့်များအတွက် စွမ်းဆောင်ရည်တန်ဖိုးများကို ဤကန့်သတ်ချက်များသုံးပြီး တွက်ချက်နိုင်ပါသည်။

3. အဓိက ဆောက်လုပ်ရေးလုပ်ထုံးလုပ်နည်းများ

တပ်ဆင်နေစဉ်အတွင်း လုပ်ထုံးလုပ်နည်းများစွာကို သတိထားရန် လိုအပ်သည်။ အကာအရံများကို အပြည့်ထိုးဖောက်နိုင်သော အစက်အပြောက် ဂဟေဆက်များဖြင့် စတီးတန်းများနှင့် ချိတ်ဆက်သင့်သည်။ အလယ်အလတ်ချိတ်ဆက်မှုများသည် ကုန်းပတ်စတိုးဂဟေဆော်ခြင်းကို အသုံးပြုသည်။ အထူးပြု crimping ပလာယာများကို အသုံးပြု၍ ကပ်လျက်စာရွက်များကို ဖောင်းကြွနေသောနေရာများတွင် ယှက်ထားသည်။ ကွေးညွှတ်သောနေရာများတွင်၊ အစွန်းများကို ချောမွေ့စေပြီး သွပ်ရည်စိမ်အပေါ်ယံပိုင်းကို ထိန်းသိမ်းထားရန် ပလာစမာဖြတ်တောက်ခြင်းကို အကြံပြုထားသည်။

မူလဒီဇိုင်းတွင် ဂဟေဆက်အကွာအဝေးကို 305 မီလီမီတာ သတ်မှတ်ထားသော်လည်း ခြေဖဝါးအသွားအလာ သို့မဟုတ် ကွန်ကရစ်လောင်းခြင်းတွင် ပုံပျက်ခြင်းမှ ကာကွယ်ရန် တည်ဆောက်နေစဉ်အတွင်း ၎င်းကို လျှော့ချနိုင်သည်။ ကွဲအက်ခြင်းမှကာကွယ်ရန် ဒီဇိုင်းသတ်မှတ်ချက်များနှင့်အညီ အနုတ်လက္ခဏာအခိုက်အတန့်အားဖြည့်တင်းမှုကိုလည်း cantilevered sections တွင် ထည့်သွင်းရပါမည်။

လေ့ကျင့်မှုတွင် နည်းပညာဆိုင်ရာ အားသာချက်များ

1. အမြဲတမ်း Formwork ။ကြမ်းပြင်သည် မိရိုးဖလာ သစ်သားဖောင်ကို အစားထိုးသောကြောင့် တပ်ဆင်ခြင်း၊ ထုတ်ယူခြင်း သို့မဟုတ် ခုတ်ထစ်ခြင်းများ ပြုလုပ်ရန် မလိုအပ်ပါ။ ဒါက ဆောက်လုပ်ရေးအချိန်ဇယားကို အရှိန်မြှင့်ပေးတယ်။

2. မြင့်မားသောခွန်အားနှင့်အတူပေါ့ပါး။အထူ 0.8 မီလီမီတာ အထူစာရွက်များအတွက် သံမဏိသုံးစွဲမှုသည် ခန့်မှန်းခြေအားဖြင့် 9-10 ကီလိုဂရမ်/m² ဖြစ်ပြီး အကောင်းဆုံး အတိုင်းအတာမှာ 2.5-3.5 မီတာ ဖြစ်သည်။ ကြမ်းပြင်သည် ပေါင်းစပ်ကြမ်းခင်းစနစ်တွင် tensile reinforcement အဖြစ်လည်း လုပ်ဆောင်သည်။

3. ထိရောက်သော Sequential ဆောက်လုပ်ရေး။ပြားများကို အထပ်များစွာကို တစ်ပြိုင်နက်တည်း ခင်းနိုင်ပြီး ကွန်ကရစ်ကို အဆင့်ဆင့် လောင်းနိုင်သည်။ ၎င်းသည် ပရောဂျက်တစ်ခုလုံး၏ အချိန်ဇယားကို သိသိသာသာ တိုစေပါသည်။

4. အဆင်ပြေသော Utility Routing ။အဖွင့်နံရိုးပရိုဖိုင်သည် ဒုတိယအပေါက်အပေါက် သို့မဟုတ် ချန်နယ်ပေးခြင်းမရှိဘဲ ပိုက်လိုင်းများနှင့် ဝါယာကြိုးများကို တိုက်ရိုက်တပ်ဆင်ခွင့်ပြုသည်။

5. Corrosion Resistance နှင့် ပြန်လည်အသုံးပြုနိုင်ခြင်း။သွပ်ရည်စိမ်ထားသော အလွှာသည် ဆောက်လုပ်ရေးနှင့် ဝန်ဆောင်မှုအဆင့် နှစ်ခုစလုံးတွင် သံချေးတက်ခြင်းမှ ကာကွယ်ပေးသည်။ သံမဏိပစ္စည်းသည် ၎င်း၏ဝန်ဆောင်မှုသက်တမ်းကုန်ဆုံးချိန်တွင် အပြည့်အဝပြန်လည်အသုံးပြုနိုင်သည်။

ဒီဇိုင်းနှင့် တပ်ဆင်ခြင်းဆိုင်ရာ ထည့်သွင်းစဉ်းစားမှုများ

အတိုင်းအတာနှင့် ဝန်လိုအပ်ချက်များအတွက်-unshored span ဇယားများနှင့် composite slab load တွက်ချက်မှုများကို အခြေခံ၍ ပရိုဖိုင်နှင့် အထူကို ရွေးချယ်ပါ။ ပိုလေးသော ဝန်များ သို့မဟုတ် ပိုရှည်သော အပိုင်းများသည် ပိုထူသော အကန့်များ သို့မဟုတ် ပိုမြင့်သော သံမဏိအဆင့်များ လိုအပ်နိုင်သည်။

အသုံးဝင်ပုံလမ်းကြောင်းအတွက်အဖွင့်နံရိုးများသည် ပိုက်လိုင်းများနှင့် ဝိုင်ယာကြိုးများကို သွယ်တန်းရန် လွယ်ကူစေသော်လည်း ပဋိပက္ခများကို ရှောင်ရှားရန်အတွက် အဆင်အပြင်ကို အားဖြည့်နေရာချထားမှုနှင့် ပေါင်းစပ်ထားသင့်သည်။

အကွေးအဆန့် သို့မဟုတ် ပုံမမှန်သောနေရာများအတွက်ပလာစမာဖြတ်တောက်ခြင်းသည် အစွန်းအရည်အသွေးနှင့် သွပ်ရည်စိမ်အပေါ်ယံပိုင်း ခိုင်မာမှုကို ထိန်းသိမ်းရန် ဖြတ်တောက်ခြင်းထက် ပိုနှစ်သက်သည်။

ဂဟေဆော်နေစဉ်အစက်အပြောက် welds နှင့် shear studs အတွက် သတ်မှတ်ထားသော weld အကွာအဝေးကို လိုက်နာပါ။ တည်ဆောက်နေစဉ်အတွင်း ပုံပျက်သွားခြင်းမှ ကာကွယ်ရန် Denser အကွာအဝေးကို ယာယီအသုံးပြုနိုင်သော်လည်း နောက်ဆုံးချိတ်ဆက်မှုများအတွက် ဖွဲ့စည်းပုံဒီဇိုင်းကို လေးစားရပါမည်။

ပုံမှန် ပရောဂျက် အသုံးချမှုများ

1.အထပ်ပေါင်းများစွာနှင့် အထပ်မြင့်သံမဏိအဆောက်အဦများအတွက် ပေါင်းစပ်ကြမ်းခင်းစနစ်များ။

2.စက်မှုစက်ရုံများနှင့် ထောက်ပံ့ပို့ဆောင်ရေးဂိုဒေါင်များအတွက် ကြမ်းခင်းအဆောက်အဦများ။

3.စီးပွားရေးဆိုင်ရာ အဆောက်အအုံများနှင့် ကားပါကင် အဆောက်အဦများ အပါအဝင် ကြီးမားသော အခင်းများ။

4.လျင်မြန်သော ဆောက်လုပ်ရေးနှင့် အဆင့်ဆင့်သော လုပ်ငန်းလည်ပတ်မှု လိုအပ်သော သံမဏိဖွဲ့စည်းပုံ ပရောဂျက်များ။

အမေးများသောမေးခွန်းများ

1. အဖွင့်ပရိုဖိုင်းနှင့် အပိတ်ပရိုဖိုင်အလွှာများသည် မီးခံနိုင်ရည်သတ်မှတ်ချက်တွင် မည်သို့ကွာခြားပါသနည်း။

နံရိုးများကို အပြည့်အ၀ ဖုံးအုပ်ထားပြီး ကွန်ကရစ်သည် သံမဏိကို ပိုမို လုံး၀ ဝန်းရံထားသောကြောင့် ယေဘုယျအားဖြင့် အပိတ်အကာအရံများသည် မီးခံနိုင်ရည် ပိုကောင်းပါသည်။ ပရောဂျက်၏ မီးအဆင့်သတ်မှတ်ချက်ပေါ် မူတည်၍ အဖွင့်ပရိုဖိုင် ကြမ်းပြင်တွင် နောက်ထပ် မီးခံရန် အစီအမံများ လိုအပ်နိုင်သည်။ ပရိုဖိုင်အမျိုးအစားတစ်ခုစီအတွက် မီးစမ်းသပ်မှုကို ပြန်လည်သုံးသပ်သင့်သည်။

2. Open-profile decking ကို ယာယီ shoring မပါဘဲ သုံးနိုင်ပါသလား။

ဟုတ်ပါသည်၊ အဖွင့်-ပရိုဖိုင် မော်ဒယ်များစွာကို သတ်မှတ်ထားသော အတိုင်းအတာ ကန့်သတ်ချက်များအတွင်း ကမ်းစပ်တွင် တပ်ဆင်ခြင်းအတွက် ဒီဇိုင်းထုတ်ထားပါသည်။ ဥပမာအားဖြင့်၊ 1.2 မီလီမီတာ Q345 သံမဏိနှင့် YX60-263-790 သည် 120 မီလီမီတာ အဆက်မပြတ် 120 မီလီမီတာ slab အတွက် ကမ်းခြေမှ 2.65 မီတာအထိ ရှည်လျားနိုင်သည်။ ထုတ်လုပ်သူ၏ အတိုင်းအတာဇယားများနှင့် ပရောဂျက်၏ တည်ဆောက်ပုံဆိုင်ရာ တွက်ချက်မှုများကို အမြဲတမ်း ကိုးကားပါ။

3. သွပ်ရည်စိမ်ထားသော နှင့် Al-Zn coated decking အကြား ကွာခြားချက်ကား အဘယ်နည်း။

အပေါ်ယံနှစ်ခုစလုံးသည် သံချေးတက်ခြင်းကို အကာအကွယ်ပေးသည်၊ သို့သော် Al-Zn အပေါ်ယံပိုင်းသည် ပုံမှန်အားဖြင့် အပူချိန်မြင့်ပြီး အချို့သော သံချေးတက်သောပတ်ဝန်းကျင်များတွင် ပိုမိုကောင်းမွန်သောခံနိုင်ရည်ကို ပေးပါသည်။ ရွေးချယ်မှုသည် ပရောဂျက်ပတ်ဝန်းကျင်နှင့် ဝန်ဆောင်မှုဘဝလိုအပ်ချက်များအပေါ် မူတည်သည်။ Al-Zn အပေါ်ယံပိုင်းကို ကမ်းရိုးတန်း သို့မဟုတ် စက်မှုလုပ်ငန်းခွင်များအတွက် သတ်မှတ်ပေးလေ့ရှိသည်။

4. အဖွင့်ပရိုဖိုင် ကြမ်းပြင်များဖြင့် အသုံးဝင်သောလိုင်းများကို မည်သို့ထည့်သွင်းထားသနည်း။

အဖွင့်နံရိုးများသည် ကွန်ကရစ်ကို ပျောက်ကင်းပြီးနောက် သွယ်တန်းထားသော ပြွန်များနှင့် ဝါယာကြိုးများအတွက် နေရာပေးသည်။ ၎င်းသည် slab ရှိ လမ်းကြောင်းများကို ဖြတ်တောက်ရန် လိုအပ်မှုကို ဖယ်ရှားပေးပါသည်။ သို့သော်လည်း အားဖြည့်အကန့်များကို အနှောင့်အယှက်မဖြစ်စေရန် ကွန်ကရစ်လောင်းခြင်းမပြုမီ အသုံးဝင်မှုပုံစံကို စီစဉ်သင့်သည်။

5. Open-rib Floor Decking တွင် မည်သည့်စံနှုန်းများနှင့် သက်ဆိုင်သနည်း။

ပရိုဖိုင်းစတီးလ်စာရွက်များအတွက် အဓိကစံနှုန်းမှာ GB/T 12755-2008 ဖြစ်သည်။ ဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်းသည် ပုံမှန်အားဖြင့် GB 55004-2021 နှင့် နိုင်ငံတော်စံ atlas 05SG522 ကို လိုက်နာသည်။ ပစ္စည်းလက်မှတ်များနှင့် စစ်ဆေးမှုအစီရင်ခံစာများကို တောင်းဆိုချက်အရ ပေးဆောင်နိုင်ပါသည်။
