Rebar truss ကြမ်းပြင် decking

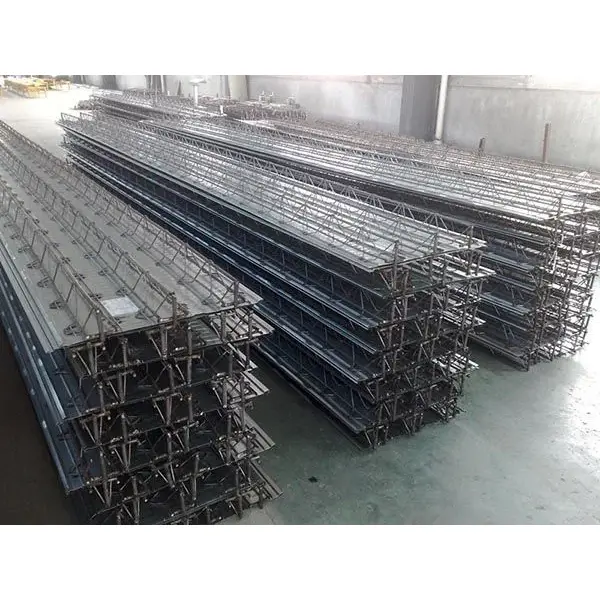

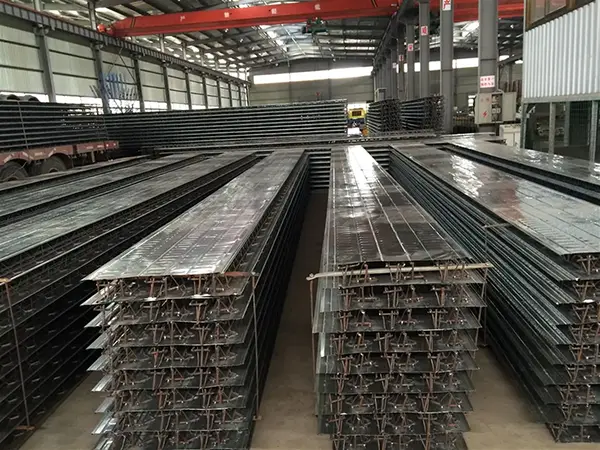

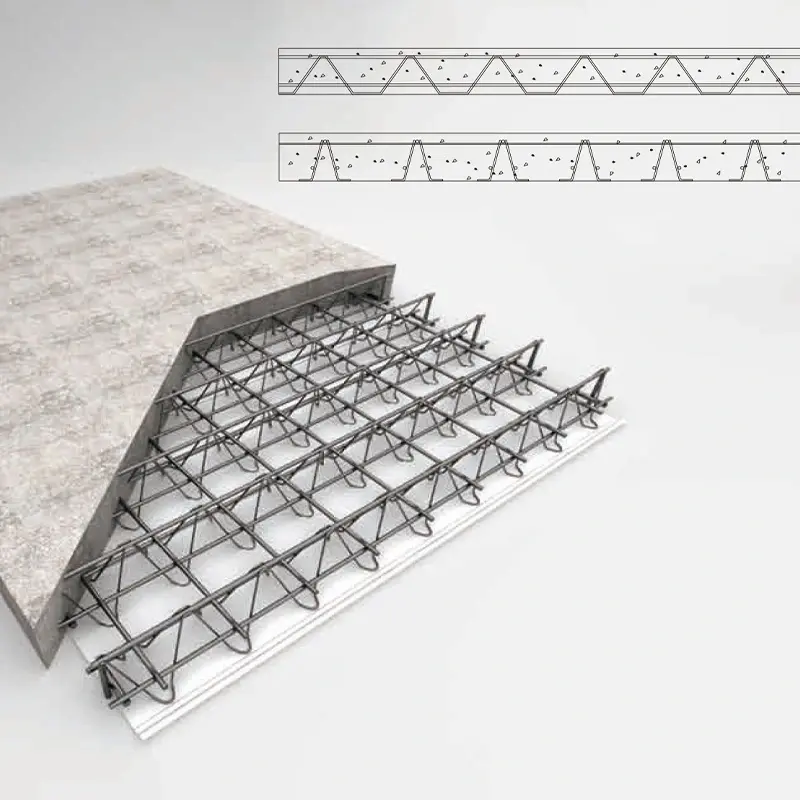

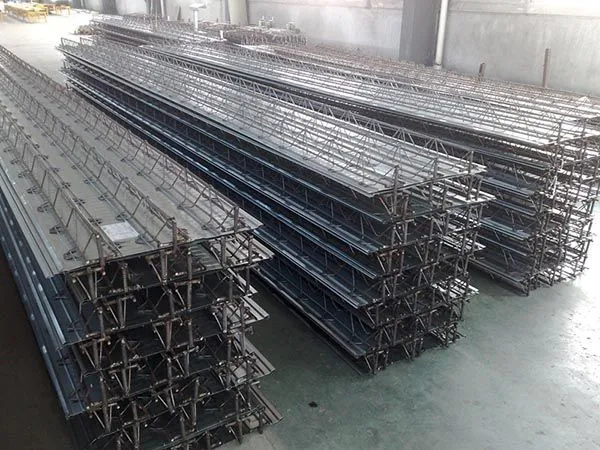

Rebar truss floor decking သည် အလိုအလျောက်ထုတ်လုပ်သည့်လိုင်းပေါ်ရှိ သံမဏိ rebar truss နှင့် အောက်ခြေပြားကို ပေါင်းစပ်ဖွဲ့စည်းထားသော ပေါင်းစပ်ဝန်ထမ်း panel တစ်ခုဖြစ်သည်။ နှောင်ကြိုးကိုယ်နှိုက်တွင် ထိပ်တန်း chord ဘားများ၊ အောက်ခြေ chord ဘားများနှင့် ဝဘ်ဘားများပါ၀င်ပြီး ခံနိုင်ရည်ရှိသောနေရာကို ဂဟေဆော်ခြင်းဖြင့် တည်ငြိမ်သော တြိဂံပုံသဏ္ဍာန်ကို ဖန်တီးပေးသည်။ ထို့နောက် ဤနှောင်ကြိုးကို ပုံမှန်အားဖြင့် 0.5 မီလီမီတာ အထူရှိသော သွပ်ရည်စိမ်သံမဏိစာရွက် သို့မဟုတ် ဖိုက်ဘာ-ဘိလပ်မြေဘုတ်တစ်ခုနှင့် အောက်ခြေအပြားသို့ ဂဟေဆော်သည်။

SENBO ဆောက်လုပ်ရေးပစ္စည်းများဤထုတ်ကုန်ကို ၎င်း၏ သံမဏိအခင်းအခင်းအပိုင်းအခြားအဖြစ် ထောက်ပံ့ပေးသည်။ ကြမ်းပြင်သည် ဆောက်လုပ်နေစဉ်အတွင်း အမြဲတမ်းဖောင်ပုံစံအဖြစ် လုပ်ဆောင်ပြီး နောက်ပိုင်းတွင် ကွန်ကရစ်ပြား၏ တည်ဆောက်ပုံစွမ်းဆောင်ရည်ကို အထောက်အကူပြုသည်။

ဖွဲ့စည်းတည်ဆောက်ပုံနှင့် ပစ္စည်းများ

ထိပ်နှင့်အောက်ခြေ ကြိုးတုံးများကို အများအားဖြင့် HRB400 သို့မဟုတ် CRB550 သံမဏိဖြင့် ပြုလုပ်ထားပြီး ဝဘ်ဘားများသည် ပုံမှန်အားဖြင့် HPB300၊ HRB400 သို့မဟုတ် CPB550 သံမဏိကို အသုံးပြုကြသည်။ ဒေါင်လိုက်နှင့် အလျားလိုက် ပံ့ပိုးမှုဘားများသည် ယေဘုယျအားဖြင့် HPB300 သို့မဟုတ် HRB400 ဖြစ်သည်။

သွပ်ရည်စတီးလ်စာရွက်ကို အောက်ခြေဖောင်ပုံစံအဖြစ် အသုံးပြုသောအခါ ၎င်း၏အထူမှာ 0.5 မီလီမီတာဖြစ်ပြီး အထွက်နှုန်းမှာ အနည်းဆုံး 250 N/mm² ဖြစ်ပြီး နှစ်ထပ်သွပ်ရည်စိမ်သည့်အပေါ်ယံပိုင်းအလေးချိန်မှာ အနည်းဆုံး 120 g/m² ဖြစ်သည်။ အောက်ခြေစာရွက်အား အကျယ်နှစ်ပိုင်းဖြင့် ထွက်လာသည်- Type A (600 mm) နှင့် Type B (576 mm) ဖြစ်သည်။

သံမဏိနှောင်ကြိုးများ၏အမြင့်သည် 50 မီလီမီတာမှ 340 မီလီမီတာအထိရှိပြီး slab အထူ 80 မီလီမီတာမှ 370 မီလီမီတာအထိရှိသည်။ ထိပ်နှင့်အောက်ခြေ ကြိုးအချင်းများသည် 6-12 မီလီမီတာဖြစ်ပြီး ဝဘ်ဘားအချင်းမှာ 4-8 မီလီမီတာဖြစ်သည်။ TD1–TD7 နှင့် HB1–HB8 ကဲ့သို့သော ထုတ်ကုန်စီးရီးများစွာ တည်ရှိပြီး TD3-90 သည် အသုံးများသော မော်ဒယ်တစ်ခုဖြစ်သည်။

အောက်ခြေဖောင်ပုံစံဖြင့် ကုန်ပစ္စည်းအမျိုးအစားခွဲခြားခြင်း။

အောက်ခြေဖောင်ပုံစံ အမျိုးအစားပေါ်မူတည်၍ ထုတ်ကုန်များကို အမျိုးအစားခွဲခြားထားပါသည်။ သမားရိုးကျ အမျိုးအစားသည် သွပ်ရည်စတီးလ်စာရွက်ကို အသုံးပြုထားပြီး အမြဲတမ်း (မဖယ်ရှားနိုင်သော) အမျိုးအစားသည် စုစည်းမှုအားကောင်းသော ကွန်ကရစ် သို့မဟုတ် ဖိုက်ဘာ-ဘိလပ်မြေဘုတ်ကို အသုံးပြုသည်။ နိုင်ငံတော်စံနှုန်း atlases 23CG56-1 နှင့် 23CG56-2 အရ အမြဲတမ်းအောက်ခြေဖောင်ပုံစံထုတ်ကုန်များသည် ဆိုက်ဖောင်များကိုဖယ်ရှားရန် လိုအပ်မှုကို ဖယ်ရှားပေးကာ ချောမွေ့သောအောက်ခံအလွှာကို ပေးဆောင်ကာ စိုစွတ်သော သို့မဟုတ် သန့်ရှင်းသောပတ်ဝန်းကျင်အပြင် ဆိုင်းငံ့ထားသောမျက်နှာကျက်များမပါဘဲ အဆောက်အဦများအတွက် သင့်လျော်ပါသည်။

လက်တွေ့ပရောဂျက်များတွင် စွမ်းဆောင်ရည်

1. Super-High-Rise Application- Truss Decking ၏ 140,800 m²

လက်ရှိဆောက်လုပ်ဆဲစူပါအထပ်မြင့်စီမံကိန်းတစ်ခုသည် စုစုပေါင်းကြမ်းခင်းဧရိယာ 218,000 m² ရှိသည်။ Tower A သည် 39 ထပ် (176.1 m) နှင့် Tower B သည် 51 ထပ် (212.4 m) ရှိသည်။ ပရောဂျက်သည် 140,800 m² ကြမ်းပြင်စနစ်များနှင့် edge formwork 16,100 m² ကိုအသုံးပြုခဲ့သည်။ ကြမ်းခင်းအထူများသည် ၁၁၀ မီလီမီတာမှ ၁၅၀ မီလီမီတာအထိ ရှိပြီး ဘောင်များကို ကြိမ်နှုန်းမြင့်သော ခံနိုင်ရည်ရှိသော အစက်အပြောက် ဂဟေဆော်ခြင်းဖြင့် ဖန်တီးပြုလုပ်ထားသည်။

သမားရိုးကျ သွန်းလုပ်ထားသော အကွက်များ နှင့် နှိုင်းယှဉ်ပါက ဤနည်းလမ်းသည် formwork တပ်ဆင်ခြင်း၊ formwork ဖယ်ရှားခြင်းနှင့် manual rebar ချည်ခြင်းတို့ကို ဖယ်ရှားပစ်ပါသည်။ ဆောက်လုပ်ရေးအရည်အသွေးသည် တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော အနေအထားတွင် ရှိနေပါသည်။

2. Long-Span နှင့် Large-Cantilever Verification

Zhongguancun AI Science and Technology Park Exhibition Center သည် ပေကျင်းရှိ "ကာဗွန်သုညအဆောက်အအုံ" ရှေ့ပြေးပရောဂျက်ဖြစ်သည်။ လေးထပ်သံမဏိဘောင်ဖွဲ့စည်းပုံသည် ငလျင်ပြင်းထန်မှု 8 အတွက် ဒီဇိုင်းထုတ်ထားသည်။ ၎င်းတွင် အမြင့်ဆုံး 3.5 မီတာနှင့် အမြင့်ဆုံး cantilever အရှည် 8.25 မီတာရှိသည်။

TD3-90 အမျိုးအစားကြမ်းခင်းကြမ်းပြင်ကို 90 မီလီမီတာအမြင့်နှင့် စုစုပေါင်း slab အထူ 120 မီလီမီတာဖြင့် အသုံးပြုခဲ့သည်။ ဆောက်လုပ်ရေးကာလအတွင်း ပံ့ပိုးမထားသော အမြင့်ဆုံးအတိုင်းအတာမှာ 3.0 မီတာဖြစ်သည်။ 8.25 m cantilever zone တွင်၊ 1.5‰ upward camber ကို ဆွဲဆောင်ရန်၊ structural safety ကိုသေချာစေရန် အလယ်အလတ်တွင် ယာယီဒေါင်လိုက်နှစ်ထပ်တိုင်များကို တပ်ဆင်ထားပါသည်။

3. မီးနှင့် တိုက်စားမှု ခုခံမှု စစ်ဆေးခြင်း

ခိုင်ခံ့မှုအား ကွန်ကရစ်တွင် အပြည့်ထည့်ထားပြီး ရိုးရာသွန်းလုပ်ထားသည့် ချပ်ပြားများကဲ့သို့ မီးခံနိုင်ရည်ရှိသည်။ စမ်းသပ်ချက်များအရ 100 မီလီမီတာအထူ (70 မီလီမီတာမြင့်သော သံမဏိနှောင်ကြိုးများနှင့် ကိုက်ညီသော) သည် မီးခံနိုင်ရည်အဆင့်သတ်မှတ်ချက် 1.68 နာရီ ရရှိကြောင်း သက်သေပြပါသည်။ သွပ်ရည်စတီးလ်အလွှာသည် နောက်ထပ်မီးကာကွယ်ရေးမလိုအပ်ပါ။

ပရိုဖိုင်းစတီးလ်ကြမ်းခင်းများကို အသုံးပြုထားသော ပေါင်းစပ်ပြားချပ်များနှင့် နှိုင်းယှဉ်ပါက သံမဏိကြမ်းပြင်ကြမ်းပြင်သည် သံချေးတက်ခြင်းကို ပိုမိုကောင်းမွန်စေသည်။ သွပ်ရည်စိမ်ထားသော သံမဏိစာရွက်သည် ဝန်ဆောင်မှုအဆင့်တွင် တည်ဆောက်ပုံဆိုင်ရာ ဝန်ထမ်းခြင်းကို အထောက်အကူမပြုသောကြောင့် သံချေးသည် ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ ကြံ့ခိုင်မှုကို အလျှော့မပေးပေ။

4. ဆောက်လုပ်ရေးထိရောက်မှုနှင့် ကုန်ကျစရိတ်ဒေတာ

စက်ရုံမှထုတ်လုပ်ခြင်းသည် တူညီသောအားဖြည့်အကွာအဝေးနှင့် ကွန်ကရစ်အဖုံးအထူကို တသမတ်တည်းဖြစ်စေပါသည်။ ဆိုဒ်တွင်း သံကြိုးချည်ခြင်းလုပ်ငန်းကို 60% မှ 70% လျှော့ချသည်။ Tianjin ရှိ Xiqing Houtai Plot G မြေအောက်ခန်းပရောဂျက်အတွက်၊ ဤနည်းပညာကို အသုံးပြု၍ ဆောက်လုပ်ရေးကာလကို ခန့်မှန်းခြေ 10 ရက်ခန့် တိုစေခဲ့ပြီး စုစုပေါင်းကုန်ကျစရိတ် 1.972 သန်း ယွမ်ငွေ သက်သာစေခဲ့သည်။ တစ်စတုရန်းမီတာ ကျယ်ကျယ်ပြန့်ပြန့် ကုန်ကျစရိတ်သည် ရိုးရာ ပေါင်းစပ်ပြားများထက် 20% ပိုများသည်။

နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များကို တစ်ချက်ကြည့်လိုက်ပါ။

အောက်ဖော်ပြပါ ကန့်သတ်ချက်များသည် စက်မှုလုပ်ငန်းစံနှုန်း JG/T 368-2012 နှင့် အမျိုးသားအဆင့်စံ atlases များအပေါ် အခြေခံထားသည်။ စိတ်ကြိုက်ပြုလုပ်နိုင်ပါပြီ။

ဒီစနစ် ဘာကြောင့် အလုပ်လုပ်တာလဲ။

1. စက်ရုံအကြမ်းထည်သည် တစ်သမတ်တည်းဖြစ်ကြောင်းအာမခံသည်။နှောင်ကြိုးကို အလိုအလျောက်ခံနိုင်ရည်ရှိသောနေရာကို ဂဟေဆော်ခြင်းဖြင့် ဖွဲ့စည်းထားပြီး အားဖြည့်အကွာအဝေးနှင့် အတိုင်းအတာများကို တိကျစွာ ထိန်းသိမ်းပေးသည်။ ၎င်းသည် ဆိုဒ်တွင်း သံကြိုးချည်ခြင်းအား 60% မှ 70% ထိ လျှော့ချပေးကာ ပိုမိုကိုက်ညီသော ဆောက်လုပ်ရေးအရည်အသွေးကို ရရှိစေပါသည်။

2. နှစ်လမ်းညွန် တောင့်တင်းမှုအား Cast-in-Place Slabs များနှင့် နှိုင်းယှဉ်နိုင်သည်။စနစ်အား နှစ်လမ်းသွားကျောက်ပြားအဖြစ် ဒီဇိုင်းထုတ်နိုင်ပြီး နှစ်လမ်းသွားအားဖြည့်ကွန်ကရစ်ပြားနှင့် ဆင်တူသော တင်းမာမှုကို ပေးစွမ်းနိုင်သည်။ ငလျင်ဒဏ်ခံနိုင်မှုစွမ်းရည်သည် ယေဘုယျအားဖြင့် ပရိုဖိုင်းစတီးလ်ပေါင်းစပ်ပြားများထက် သာလွန်သည်။

3. အပိုအလွှာမပါဘဲမီးနှင့်တိုက်စားမှုခုခံ။ခိုင်ခံ့မှုအား ကွန်ကရစ်တွင် အပြည့်ထည့်ထားသောကြောင့် 100 mm slab သည် မီးခံခြင်းမရှိဘဲ 1.68 နာရီကြာ မီးခံနိုင်ရည်ရှိသည်။ သွပ်ရည်စိမ်ထားသော စာရွက်သည် ဖောင်ပုံစံအဖြစ်သာ လုပ်ဆောင်သောကြောင့် သံချေးတက်ခြင်းသည် တည်ဆောက်ပုံဆိုင်ရာ ဘေးကင်းမှုကို မထိခိုက်စေပါ။

4. Smooth Soffit နှင့် Slab Thickness ကို လျှော့ချပါ။အောက်ခံသည် ပြားသည်။ ပုံမှန် ပရိုဖိုင်းစတီးကြမ်းခင်းများနှင့် နှိုင်းယှဉ်ပါက ကြမ်းပြင်မှကြမ်းပြင် အမြင့်ကို နိမ့်ကျစေရန် ကူညီပေးသည့် တူညီသော ရှင်းလင်းသော မျက်နှာကျက်အမြင့်ကို ထိန်းသိမ်းထားချိန်တွင် စုစုပေါင်း slab အထူကို 30-50 mm လျှော့ချနိုင်သည်။

5. ကုန်ကျစရိတ်နှင့် အချိန်ဇယား အကျိုးခံစားခွင့်များ။Formwork များကို ဖယ်ရှားပြီး shoring များကို နည်းပါးသွားကာ ထပ်တူထပ်မျှ တည်ဆောက်မှု ဖြစ်လာနိုင်သည်။ အောက်ခြေစာရွက်သည် 0.5 မီလီမီတာ သံမဏိအထူဖြင့် 96% မျက်နှာပြင်ဧရိယာ အသုံးချမှုကို ရရှိပြီး ပစ္စည်းသုံးစွဲမှုကို လျှော့ချပေးသည်။

ဒီဇိုင်းနှင့် တပ်ဆင်ခြင်းဆိုင်ရာ ထည့်သွင်းစဉ်းစားမှုများ

နှစ်လမ်းသွား slab ဒီဇိုင်းအတွက်Rebar truss decking ကို transverse direction တွင် ထပ်လောင်းအားဖြည့်ထည့်ခြင်းဖြင့် two-way slab အဖြစ် ဒီဇိုင်းဆွဲနိုင်ပါသည်။ ဘောင်အပြင်အဆင်နှင့် ပံ့ပိုးမှုအခြေအနေများသည် ဒီဇိုင်းယူဆချက်များနှင့် ကိုက်ညီကြောင်း ဖွဲ့စည်းပုံအင်ဂျင်နီယာနှင့် အတည်ပြုပါ။

အမြဲတမ်းအောက်ခြေဖောင်ပုံစံလျှောက်လွှာများအတွက်-ဆိုင်းငံ့ထားသောမျက်နှာကျက်မလိုအပ်ဘဲ ချောမွေ့သောအောက်ပိုင်းကို လိုအပ်သည့်အခါ စုစည်းထားသော ကွန်ကရစ် သို့မဟုတ် ဖိုက်ဘာ-ဘိလပ်မြေဘုတ်အဖွဲ့ကို ရွေးချယ်ပါ။ ရွေးချယ်ထားသော အောက်ခြေဖောင်ပုံစံပစ္စည်းအတွက် ပတ်ဝန်းကျင်သည် သင့်လျော်ကြောင်း စစ်ဆေးပါ။

ရှည်လျားသော cantilevers အတွက်အထက်ဘက် camber ကို တွန်းအားပေးရန် နှစ်ထပ်ပို့စ်များကို အသုံးပြုခဲ့သည့် Zhongguancun ပရောဂျက်တွင် သရုပ်ပြထားသည့်အတိုင်း ယာယီပံ့ပိုးမှုများ လိုအပ်နိုင်သည်။ အမှန်တကယ် cantilever အရှည်နှင့် ဆောက်လုပ်ရေးဝန်များကို အခြေခံ၍ deflection နှင့် camber လိုအပ်ချက်များကို တွက်ချက်ပါ။

တပ်ဆင်နေစဉ်-node နှင့် supports အားလုံးတွင် ဂဟေဆက်ခြင်းအရည်အသွေးကို သေချာပါစေ။ သတ်မှတ်ထားသော weld အကွာအဝေးနှင့် electrode ဖိအားကို လိုက်နာပါ။ သွပ်ရည်စိမ်ထားသော အခင်းများအတွက်၊ အပေါ်ယံကို ပျက်စီးစေနိုင်သော အပူလွန်ကဲခြင်းကို ရှောင်ကြဉ်ပါ။ ဆိုဒ်ပေါ်တွင် အချိန်ကြာမြင့်စွာ သိမ်းဆည်းထားပါက အကန့်များကို အစိုဓာတ်မှကာကွယ်ပါ။

ရိုးရိုးအပလီကေးရှင်းများ

1.အထပ်မြင့်နှင့် စူပါအထပ်မြင့် သံမဏိအဆောက်အဦများအတွက် ကြမ်းပြင်နှင့် အမိုးစနစ်များ။

2.ရှည်လျားသော ကြမ်းပြင်နှင့် ကြီးမားသော ကြမ်းပြင် အဆောက်အဦများ။

3.စက်မှုစက်ရုံများနှင့် ထောက်ပံ့ပို့ဆောင်ရေး ဂိုဒေါင်များတွင် လည်ပတ်နေသော ပလပ်ဖောင်းများနှင့် ကြမ်းပြင်များ။

4.အစိုဓာတ်ခံနိုင်ရည်၊ ချေးခံနိုင်ရည်လိုအပ်သော အဆောက်အဦများ သို့မဟုတ် အမြဲတမ်းအောက်ခြေဖောင်ပုံစံကို အကြံပြုထားသည့် သန့်ရှင်းသောအခန်းပတ်ဝန်းကျင်တွင် လိုအပ်ပါသည်။

အမေးများသောမေးခွန်းများ

1. rebar truss decking သည် profiled steel sheet composite slabs များနှင့် မည်သို့ နှိုင်းယှဉ်သနည်း။

ပရိုဖိုင်းစတီးလ်စာရွက်များ ပေါင်းစပ်ထားသော ပြားပြားများသည် ဖောင်ပုံစံနှင့် ဆန့်နိုင်အားဖြည့်ခြင်းအဖြစ် စတီးကုန်းပတ်ပေါ်တွင် အားကိုးသည်။ Rebar truss decking သည် structural reinforcement အတွက် သီးခြား steel truss ကိုအသုံးပြုသည်၊ ထို့ကြောင့် အောက်ခြေစာရွက်သည် formwork အဖြစ်သာ လုပ်ဆောင်ပါသည်။ ဆိုလိုသည်မှာ အောက်ခြေစာရွက်သည် ပိုမိုပါးလွှာနိုင်သည် (0.5 မီလီမီတာ) ရှိပြီး သံချေးတက်မှုသည် တည်ဆောက်မှုစွမ်းရည်ကို မထိခိုက်စေပါ။ အောက်ခံပြားမှာလည်း ချောမောသည်။

2. အမြဲတမ်းအောက်ခြေဖောင်ပုံစံစနစ်၏အားသာချက်ကဘာလဲ။

အမြဲတမ်းအောက်ခြေဖောင်ပုံစံ (fine-aggregate concrete or fiber-cement board) သည် ကွန်ကရစ်ကို သန့်စင်ပြီးနောက် formwork ကို ဖယ်ရှားရန် လိုအပ်မှုကို ဖယ်ရှားပေးပါသည်။ ၎င်းသည် ဆိုင်းငံ့ထားသော မျက်နှာကျက်မပါဘဲ ဖုံးကွယ်ထားနိုင်သည့် ချောမွေ့သန့်ရှင်းသော အောက်ခံကို ထောက်ပံ့ပေးသည်။ ၎င်းသည် စိုစွတ်သော၊ သန့်ရှင်းသော သို့မဟုတ် ဗိသုကာဆိုင်ရာ အပလီကေးရှင်းများတွင် အထူးသဖြင့် အသုံးဝင်သည်။

3. rebar truss decking ကို two-way slabs များအတွက် သုံးနိုင်ပါသလား။

ဟုတ်ကဲ့။ အလျားလိုက် အားဖြည့်ဖြည့်သွင်းခြင်းနှင့် ဘောင်အား သင့်လျော်စွာ ပံ့ပိုးပေးသည့် ဒီဇိုင်းပြုလုပ်ခြင်းဖြင့်၊ စနစ်သည် cast-in-place slab ကဲ့သို့ နှစ်လမ်းသွား slab အပြုအမူကို ရရှိနိုင်ပါသည်။ ဒီဇိုင်းသည် panel dimensions နှင့် truss orientation အတွက် ထည့်သွင်းရပါမည်။

4. ဆောက်လုပ်ရေးကာလတွင် မည်သည့်ယာယီပံ့ပိုးမှု လိုအပ်သနည်း။

ပံ့ပိုးမှုလိုအပ်ချက်များသည် နှောင်အမြင့်၊ slab အထူနှင့် အတိုင်းအတာအပေါ် မူတည်သည်။ 3 မီတာခန့်အထိ ပုံမှန်အကွာအဝေးအတွက် ယာယီပံ့ပိုးမှုမလိုအပ်ပါ။ ရှည်လျားသောအကွာအဝေးများ သို့မဟုတ် ကြမ်းပြင်များအတွက်၊ ယာယီတိုင်များ သို့မဟုတ် ကျားကွက်များကို အသုံးပြုသည်။ ထုတ်လုပ်သူ၏ အတိုင်းအတာဇယားများနှင့် ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ အင်ဂျင်နီယာ၏ တွက်ချက်မှုများသည် အတိအကျ အစီအစဉ်ကို ဆုံးဖြတ်သင့်သည်။

5. ဘယ်စံနှုန်းတွေက rebar truss floor decking ကို အုပ်ချုပ်သလဲ။

အဓိကစက်မှုလုပ်ငန်းစံနှုန်းမှာ JG/T 368-2012 "Steel Truss Floor Decking" ဖြစ်သည်။ ဒီဇိုင်းရည်ညွှန်းချက်များတွင် နိုင်ငံတော်စံနှုန်း atlases 22G522-1 နှင့် 23CG56-1/2 ပါဝင်သည်။ ပစ္စည်းနှင့် ဂဟေစမ်းသပ်ခြင်းများသည် ဤစာရွက်စာတမ်းများတွင် လိုအပ်ချက်များကို လိုက်နာပါသည်။
